    10  復位
　　復位是單片機的初始化操作。其主要功能是把程序計數器PCL初始化為000H，可使16F84單片機從000H單元開始執行程序。
　　PIC16F84單片機有下列幾種不同的復位方式。
　　(1)芯片上電復位POR。
　　(2)正常工作狀態下通過外部MCLR引腳加低電平復位。
　　(3)在省電休眠狀態下通過外部MCLR引腳加低電平復位。
　　(4)監視定時器WDT超時溢出復位。
　　PIC16F84單片機片內集成有“上電復位”POR電路，對于一般應用，只要把MCLR引腳接高電位即可。
　　在正常工作或休眠狀態下用MCLR復位，只需在MCLR引腳上加一按鍵瞬間接地即可。
　　單片機16F84復位操作，對其它一些寄存器會有影響，如表1所示。

　　11監視定時器WDT
　　單片機系統常用于工業控制，在操作現場通常會有各種干擾，可能會使執行程序彈飛到一種死循環，從而導致整個單片機控制系統癱瘓。如果操作者在場，就可進行人工復位，擺脫死循環。但操作者不能一直監視著系統，即使監視著系統，也往往是引起不良后果之后才進行人工復位。由于PIC16F84單片機中具有程序運行自動監視系統，即監視定時器WDT(Watch Dog Time)，直譯為“看門狗”定時器。這好比是主人養了一條狗，主人在正常干活時總不忘每隔一段時間就給狗喂食，狗就保持安靜，不影響主人干活。如果主人打嗑睡，不干活了，到一定時間，狗餓了，發現主人還沒有給它吃東西，就會大叫起來，把主人喚醒。由此可見，WDT有如下特性：
　　(1)本身能獨立工作，基本上不依賴CPU。
　　(2)CPU在一個固定的時間間隔中和WDT打一次交通(如使其清零，即喂一次狗)，以表明系統目前工作正常。
　　(3)當CPU落入死循環后，能被WDT及時發覺(如WDT計數溢出)，并使系統復位。

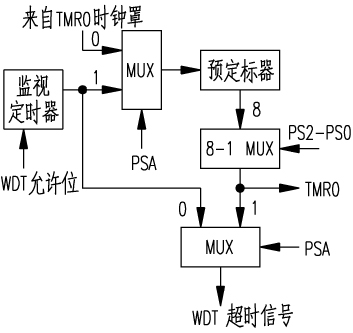

　　PIC16F84單片機內的WDT，其定時計數的脈沖序列由片內獨立的RC振蕩器產生，所以它不需要外接任何器件就可以工作。而且這個片內RC振蕩器與OSC1/CLKIN(引腳{16})上的振蕩電路無關，即使OSC1和OSC2上的時鐘不工作，WDT照樣可以監視定時。例如：當PIC16F84在執行SLEEP指令后，芯片進入休眠狀態，CPU不工作，主振蕩器也停止工作，但是，WDT照樣可監視定時。當WDT超時溢出后，可激活(喚醒)芯片繼續正常的操作。而在正常操作期間，WDT超時溢出將產生一個復位信號。如果不需要這種監視定時功能，在固化編程時，可關閉這個功能。附圖是監視定時器的結構框圖。表2是與WDT有關的寄存器。
　　WDT的定時周期在不加分頻器的情況下，其基本定時時間是18ms，這個定時時間還受溫度、VDD和不同元器件的工藝參數等的影響。如果需要更長的定時周期，還可以通過軟件控制OPT/ON寄存器把預分頻器配置給WDT，這個預分頻器的最大分頻比可達到1∶128。這樣就可把定時周期擴大128倍，即達到23秒。
　　如果把預分頻器配置給WDT，用CLRWDT和SLEEP指令可以同時對WDT和預分頻器清零，從而防止計時溢出引起芯片復位。所以在正常情況下，必須在每次計時溢出之前執行一條CLRWDT指令(即喂一次“狗”)，以避免引起芯片復位。當系統受到嚴重干擾處于失控狀態時，就不可能在每次計時溢出之前執行一條CLR WDT指令，WDT就產生計時溢出，從而引起芯片復位，從失控狀態又重新進入正常運行狀態。
　　當WDT計時溢出時，還會同時清除狀態寄存器中的D4位T0，檢測T0位即可知道復位是否由于WDT計時溢出引起的?！　～?/p>

成都　衛東

　　知識競賽試題：
　　24簡述PIC單片機中看門狗WDT的作用和功能。
